Power Switch
Le POWER SWITCH Layout PCB Design permet la commutation automatique entre deux sources d'énergie 220VAC.
La première source une source issue de l'énergie renouvelable (panneaux photovoltaïques, éolienne) raccordé à des batteries et à un onduleur.
La seconde source d'énergie est le réseau EDF.
Il ne nécessite aucun réglage pour fonctionner. Il se configura automatiquement en fonction du type de batteries détectés (12V, 24V, 36V ou 48V). Néanmoins, tous les paramètres peuvent être modifiés numériquement sur l'afficheur LCD, pour répondre au mieux aux cas particuliers.
Il surveille en permanence la tension des batteries ainsi que le courant fourni à l'installation.
Si la tension des batteries est correct, l'installation est alimenté par la source d'énergie renouvelable.
En cas de décharge des batteries (seuil par défaut ou réglable numériquement sur écran LCD), il connecte l'installation au réseau EDF. Le retour de l'installation sur la source d'énergie renouvelable se produit automatiquement après un temps de charge des batteries (réglable numériquement sur écran LCD).
Le courant fourni à l'installation fait aussi l'objet d'une surveillance permanente. Si ce courant dépasse un certain seuil durant un certains temps (réglable numériquement sur l'écran LCD), le POWER SWITCH Layout PCB Design commute l'installation au réseau EDF. Lorsque le courant repasse en dessous d'un seuil et durant un certain temps (réglable numériquement sur l'écran LCD), l’appareil passe l'installation sur la source d'énergie renouvelable.
L'installation peut donc consommée ponctuellement plus de puissance que ne peut en fournir la source d'énergie renouvelable.
Caractéristiques techniques :
- Tension d'utilisation : 230 VAC
- Fréquence d'utilisation : 50 Hz
- Tension batterie : 12 V, 24V, 36V ou 48V détectée automatiquement
- Seuil de la tension batterie pour le basculement du réseau énergie renouvelable vers le réseau EDF : valeur par défaut en fonction du type de batterie ou réglable numériquement sur l'afficheur LCD.
- Seuil de la tension batterie pour le basculement du réseau EDF vers le réseau énergie renouvelable : valeur par défaut en fonction du type de batterie ou réglable numériquement sur l'afficheur LCD.
- Temps de retour du réseau EDF vers le réseau énergie renouvelable : valeur par défaut ou réglable numériquement sur l'afficheur LCD.
- Seuil du courant de charge pour le basculement du réseau énergie renouvelable vers le réseau EDF : valeur par défaut ou réglable numériquement sur l'afficheur LCD.
- Protection de l'entrée énergie renouvelable par disjoncteurs magnéto-thermique classe C 16A
- Protection de l'entrée EDF par disjoncteurs magnéto-thermique classe C de 16, 25, 32 ou 63A selon option choisi

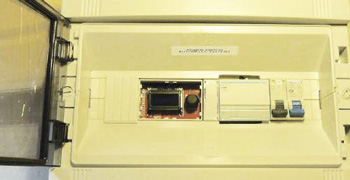

- Coffret électrique étanche 14 modules IP 65 avec porte plastique transparente.
- Affichage de la tension des batteries, du courant et de la puissance fournis par ou aux batteries, du courant consommé par l'installation.
- En cas de commutation sue le réseau EDF, affichage sur l'écran LCD de la raison ainsi que du paramètre en cause.
- Possibilité de forcer la commutation sur la source d'énergie renouvelable ou sur le réseau EDF.
- Aucuns réglages nécessaires
