Analyse d'intégrité du signal

exemple...

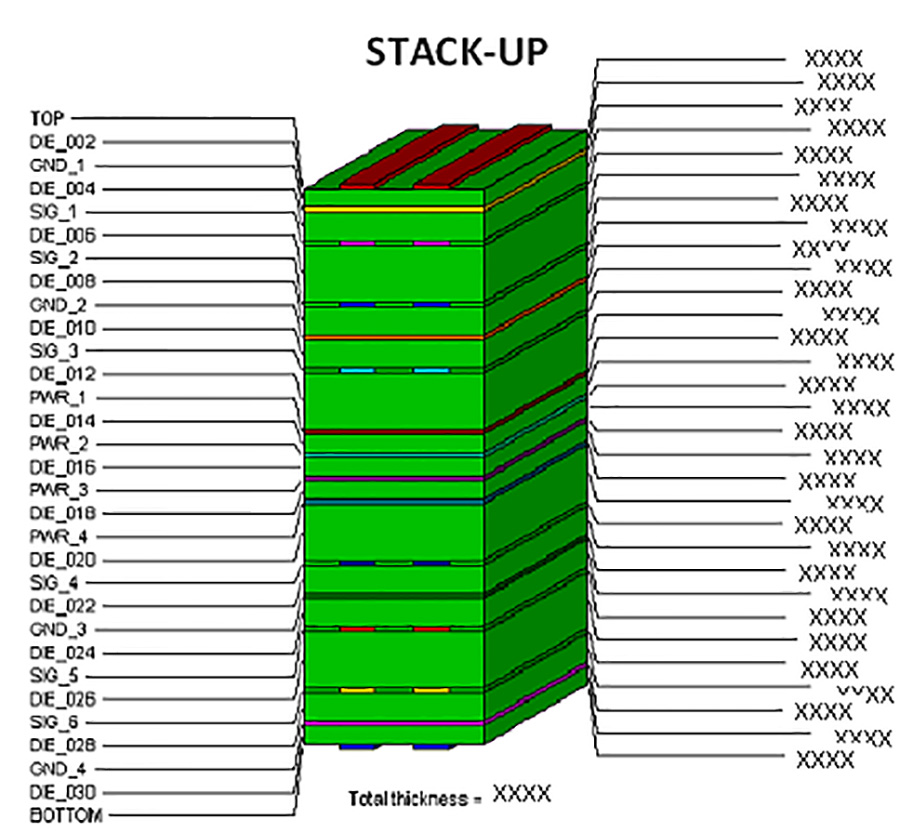

vignette integrite du signal figure 1

Nom du réseau :  ***

  • Retard total dû au cuivre pour tous les segments : 0,6108 ns
  • Longueur totale de tous les segments : 3.406 in
  • Nombre de segments : 30
  • Nombre de trous de passage : 2
  • Capacitance totale du récepteur : 11,195 pF
  • Résistance totale du segment : 0,308 ohms
  • Impédance de base efficace du réseau : 50,1 ohms
  • Fréquence : 50 Mhz



vignette integrite du signal figure 2

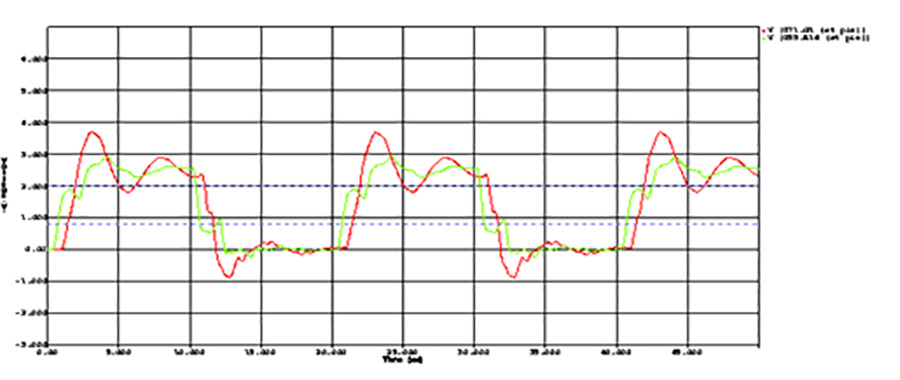

Figure 2 : un dépassement est observé au niveau de la forme d'onde

Suggestion : Ajoutez une résistance en série de 33E à proximité du pilote (U55)



vignette integrite du signal figure 3

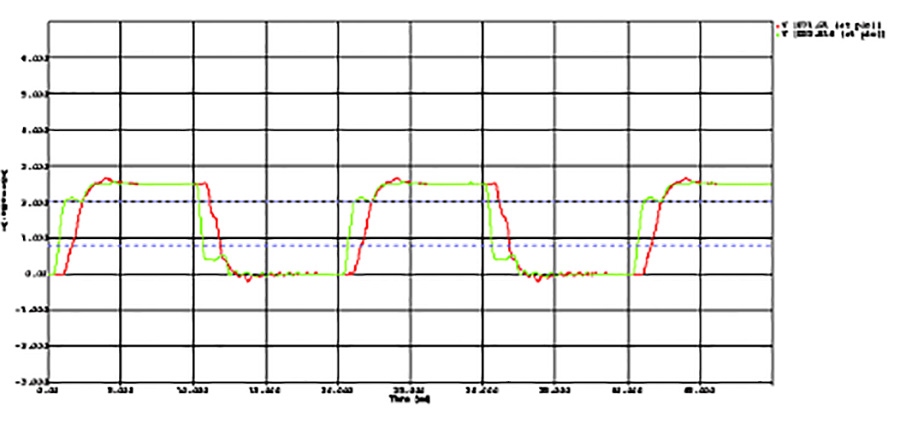

Figure 3 : Le dépassement est réduit après ajout d'une terminaison série
