Circuit imprimé flexible

Les appareils électroniques ont pris sur une partie importante de notre vie quotidienne. La gamme étendue d'appareils des téléphones portables jusqu'aux serveurs, quelle que soit leur taille et leur utilisation sont maintenant conçus pour être flexible, léger et efficace. Qu'elle que soient leur formes, leur taille ou fonctionnalités, il ont une chose en commun - ils comprennent des circuits imprimés flexibles.

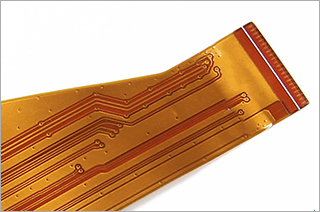

Un circuit imprimé flexible (circuits imprimés flex, Flex PCB ou FPC) est une technologie de circuit imprimé qui consiste à utiliser un substrat plastique haute performance, tel que le polyimide. Les circuits flex sont souvent utilisés comme connecteurs dans les applications dans lesquelles la torsion mécanique, le gain de place ou les contraintes de production limitent l'utilisation de circuits rigides ou de câblage filaire manuel.

Les circuits imprimés flexibles représentent une approche avancée et novatrice en matière de raccordement de composants électroniques. Ils se caractérisent par un milieu entre les circuits imprimés classiques et les faisceaux.

Avantages

• Encombrement réduit

• gain de place et de poids : Le gain de place et de poids : minimum de 60% comparé aux circuits traditionnels.

• Facilité d'intégration : De par les caractéristiques des circuits imprimés souples, l'intégration dans son environnement est facilitée. Il est possible de le plier afin qu'il corresponde à vos attentes.

• Conditions difficiles : Les matériaux (couche diélectrique en polyimide, vernis...) qui recouvre et protège le circuit imprimé flexible garantissent une fonctionnement même dans des conditions difficiles d'exploitation (imperméable, résistant à l'humidité, à l'épreuve des chocs, de l'huile à haute température, résistant à la corrosion...).

• Vibrations : De par leur souplesse et leur faible masse volumique, les circuits flexibles sont très résistants aux fortes vibrations, ce qui garantit la robustesse nécessaire pour des applications de haute fiabilité : Aviation, militaire,...

Applications

Les circuits imprimés flexibles sont utilisés dans les applications nécessitant des connexions compactes. Les matrices de commutation des claviers d'ordinateur ou autres produits électroniques compacts tels que appareils photos, PDA,téléphones... sont un bon exemple d'application de grande série pour les circuits flex.

Layout PCB Design vous propose un vaste choix de circuits imprimés flexibles en diverses configurations : simple face, double face, multicouche, avec trous... afin de satisfaire à toutes vos attentes.
